圆盘给料机-PB圆盘给料机
销售热线：0513-88402888 13906276450 (黄总) |
圆盘给料机是一种容积计量的喂料设备，广泛适用于冶金、矿山、建材、煤炭、电力等行业的各种非粘性物料的喂送。
圆盘给料机结构特点：
PB型圆盘给料机为吊装、密闭式。主要用于要求减少漏风或扬尘的系统，从而将环境污染减少到最小程度。圆盘给料机结构主体是绕垂直轴旋转的圆盘。圆盘中部有一位于接料仓下口而高度可调的下料套筒，物料从下料套筒和圆盘的间隙中漏散出来，并被刮板将物料从圆盘上刮落下来。喂料量可通过改变下料套筒和圆盘的间隙大小和卸料位置来调整。设有观察窗口，可随时观测物料的喂送情况及设备的运行情况。
圆盘给料机性能参数：
| 圆盘规格 mm |
φ400 |
φ600 |
φ800 |
φ1000 |
φ1300 |
φ1600 |
φ1800 |
φ2000 |
| 最高转速 |
10 |
8 |
8 |
7.5 |
6.5 |
6 |
5 |
5 |
| 活动套筒至盘面高度 mm |
30-85 |
50-130 |
60-165 |
80-220 |
100-275 |
120-340 |
40-385 |
160-440 |
| 物料最大粒度 |
15 |
25 |
30 |
40 |
50 |
60 |
70 |
80 |
| 最大喂料能力 |
25° |
0.615 |
1.82 |
3.57 |
7.79 |
13 |
22.7 |
28 |
41.2 |
| 30° |
0.758 |
2.25 |
4.42 |
9.64 |
16.1 |
28.1 |
34.6 |
51 |
| 35° |
0.924 |
2.73 |
5.35 |
11.7 |
19.5 |
34.1 |
42 |
62 |
| 40° |
1.11 |
3.27 |
6.42 |
14 |
23.4 |
40.8 |
50.4 |
74.1 |
| 45° |
1.32 |
3.9 |
7.65 |
16.7 |
27.9 |
48.6 |
60 |
88.4 |
| 最小喂料能力 |
25° |
0.45 |
1.63 |
2.83 |
6.18 |
10.3 |
16.9 |
18.3 |
32.7 |
| 30° |
0.35 |
1.28 |
2.2 |
4.8 |
8.0 |
13.1 |
17.4 |
25.4 |
| 35° |
0.28 |
1.02 |
1.77 |
3.85 |
6.4 |
10.3 |
13.8 |
20.3 |
| 40° |
0.23 |
0.83 |
1.44 |
3.14 |
5.21 |
8.55 |
11.3 |
16.6 |
| 45° |
0.19 |
0.69 |
1.18 |
2.59 |
4.29 |
7.03 |
9.26 |
13.6 |
| 常用功率KW |
0.4 |
0.6 |
0.8 |
1.2 |
2.0 |
3.0 |
3.7 |
4.5 |
| 机械总速比I |
92 |
115.54 |
115.54 |
123.8 |
143.1 |
158.1 |
192.2 |
192.2 |
| 配用螺旋闸门规格 mm |
200×200 |
250×250 |
300×300 |
400×400 |
490×490 |
600×600 |
700×700 |
800×800 |
PB圆盘给料机外形连接尺寸：
| 规格 |
φ600 |
φ800 |
φ1000 |
φ1300 |
φ1600 |
φ1800 |
φ2000 |
| φ |
600 |
800 |
1000 |
1300 |
1600 |
1800 |
2000 |
| φ1 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
| φ2 |
200 |
250 |
350 |
440 |
520 |
580 |
650 |
| H |
1052 |
1152 |
1427 |
1737 |
1920 |
2075 |
2165 |
| H1 |
880 |
925 |
1082 |
1250 |
1535 |
1595 |
1695 |
| A |
360 |
460 |
575 |
750 |
920 |
1035 |
1150 |
| A1 |
780 |
1000 |
1210 |
1550 |
1880 |
2120 |
2360 |
| B |
336 |
400 |
496 |
610 |
720 |
830 |
930 |
| B1 |
280 |
340 |
450 |
550 |
650 |
710 |
780 |
| E |
298 |
360 |
456 |
546 |
670 |
770 |
870 |
| E1 |
250 |
310 |
405 |
500 |
600 |
660 |
730 |
| L |
855 |
1085 |
1350 |
1735 |
2115 |
2365 |
2620 |
| L1 |
980 |
1089 |
1265 |
1516 |
1775 |
2030 |
2450 |
| n-d |
8-φ19 |
8-φ19 |
12-φ20 |
16-φ19 |
16-φ19 |
16-φ21 |
16-φ24 |
| n1-d1 |
8-φ11 |
8-φ12 |
12-φ15 |
16-φ15 |
12-φ17 |
14-φ19 |
20-φ19 |
| n2-d2 |
8-φ19 |
8-φ21 |
8-φ24 |
8-φ26 |
8-φ28 |
8-φ28 |
8-φ28 |
| b |
190 |
210 |
280 |
300 |
300 |
330 |
330 |
| b1 |
90 |
100 |
130 |
140 |
150 |
150 |
150 |
| b2 |
150 |
170 |
220 |
230 |
240 |
270 |
270 |
| D |
≮600 |
≮600 |
≮600 |
≮600 |
≮600 |
≮600 |
≮600 |
| 重量(kg) |
346 |
638 |
778 |
1178 |
1664 |
2621 |
3120 |

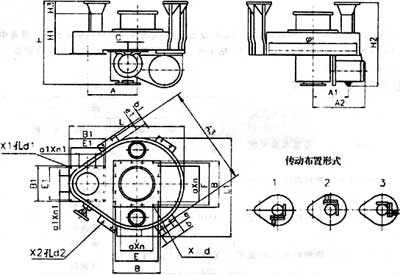

PB圆盘给料机外形图：
|
|
|
| |
| | | | |
