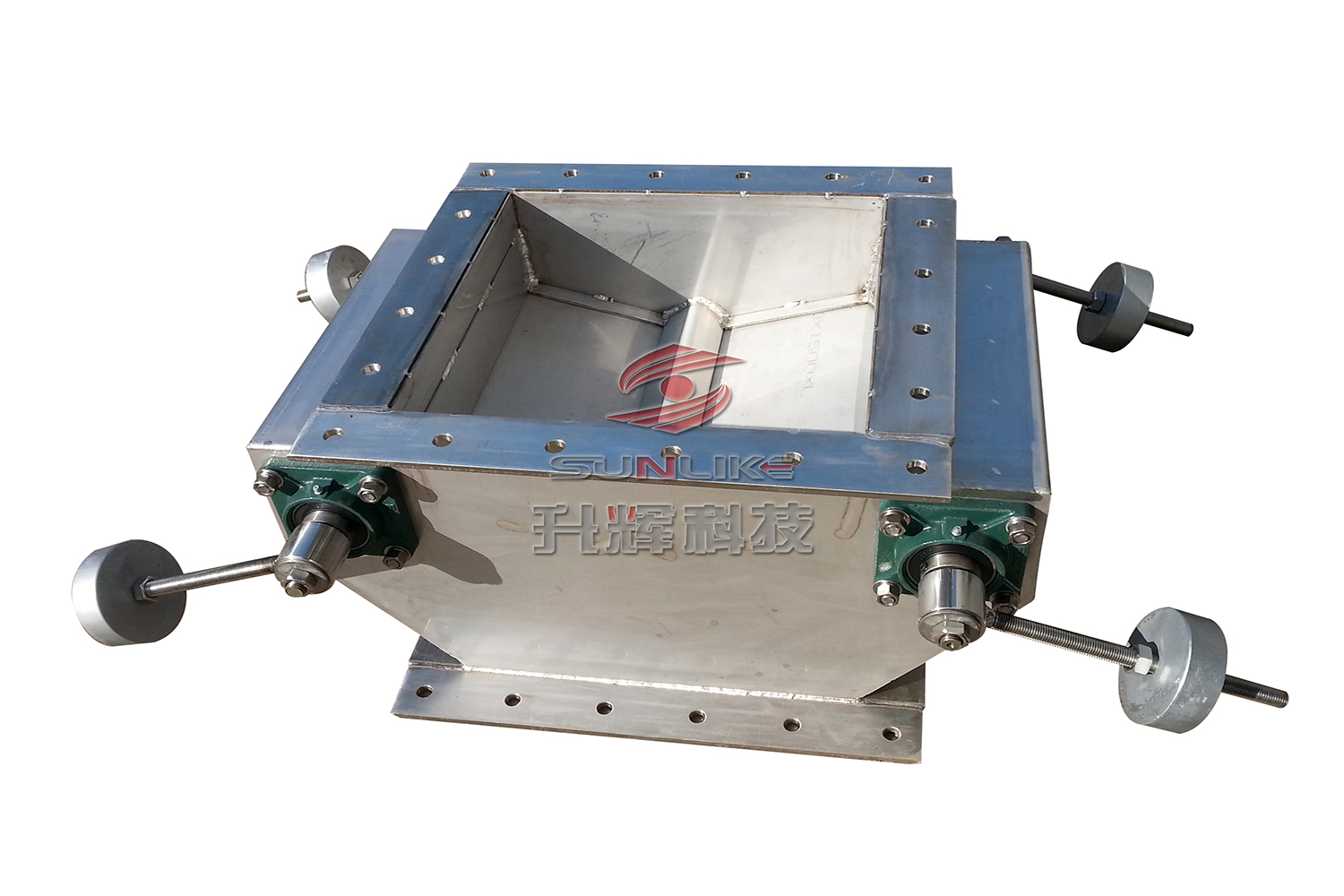

重锤矩形锁气翻板卸灰阀

重锤矩形锁气翻板卸灰阀

重锤矩形锁气翻板卸灰阀

概述:
重锤锁气卸灰阀普遍适用于建材、冶金、石化、电力等行业。作为各类除尘设备的灰斗锁气卸灰装置,及各种磨机、烘干机、料仓、筒库和闭式输送系统的锁气、卸灰装置等。
重锤矩形锁气翻板卸灰阀采用重锤自动复位机构,物料在重力作用下交替开闭自卸。具有动转平稳、节能、卸灰量大小可调、卸灰锁气可靠之特点,是各种给、卸料工况的理想设备。

技术参数表:

适用介质 工作温度 卸灰量
干燥粉尘 150℃ 3-168m3/h



A×A1 B×B1 C×C1 H H1 L L1 n-d
150×150 200×200 240×240 460   420   8-Φ11
200×200 250×250 290×290 580   490   8-Φ11
220×220 270×270 310×310 580   510   8-Φ11
250×250 300×300 340×340 580   580   8-Φ11
300×300 360×360 400×400 700 560 610 1220 12-Φ13
320×320 380×380 420×420 700 560 630 1260 12-Φ13
400×400 460×460 500×500 800 660 750 1500 16-Φ13
428×428 488×488 528×528 800 660 764 1528 16-Φ13
450×450 510×510 550×550 800 660 775 1550 16-Φ13
480×480 540×540 580×580 800 660 790 1580 16-Φ13
500×500 560×560 600×600 800 760 800 1600 16-Φ13
600×600 670×670 720×720 800 800 960 1920 16-Φ13
690×480 750×750 790×580 800 760 790 1580 20-Φ13
720×400 780×780 820×500 800 760 750 1500 20-Φ13
800×600 870×670 920×920 800 800 960 1920 20-Φ18
800×800 870×870 920×720 1200 1120 1060 2320 24-Φ18
1000×800 1070×870 1120×920   1120   2320 28-Φ28
1000×1000 1080×1080 1140×1140   1300   2940 24-Φ22
