星形卸灰阀

星形卸灰阀

概述：
星形卸灰阀普遍适用于建材、冶金、石化、电力等部门作为种类除尘设备的卸料装置，及各种磨机、烘干机、料仓、筒库的卸料或匀速落料装置。
卸灰阀采用优质钢板焊接结构，叶片耐磨性强，传动装置、传动轴、叶片联为一体。工作平稳可靠，落料均匀，轻便节能。

技术参数表：

适用介质	工作温度	卸灰能力
干燥粉尘	150℃	4.5-160m3/h

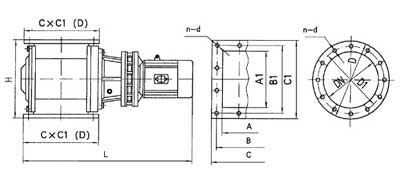

星形卸灰阀外形图：

GLF-C、GLY-C主要外形连接尺寸：

A1×A	B1×B	C1×C	DN	D	D1	H	L	n-d	传动功率型号	功率KW	卸灰能力 m3/h	重量kg
150×150	200×200	230×230	150	230	200	250	870	8-Φ13	BLY-15-43	0.75	5	121
200×200	260×260	300×300	200	300	260	300	910	8-Φ17	BLY-15-43		12	178
300×200	360×260	400×300				300	910	8-Φ17	BLY-15-43		18	214
250×250	310×310	350×350	250	350	310	350	910	8-Φ17	BLY-15-43		24	258
300×300	360×360	400×400	300	400	360	450	1140	8-Φ17	BLY-18-59	1.5	30	308
400×300	460×360	500×400				450	1140	10-Φ17	BLY-18-59		40	335
500×300	460×360	600×400				450	1140	12-Φ17	BLY-18-59		50	65
400×400	560×360	500×500	400	500	460	600	1220	12-Φ20	BLY-22-71	3	60	398
500×400	460×460	600×500				600	1220	14-Φ26	BLY-22-71		75	428
500×500	570×570	630×630	500	630	570	760	1400	16-Φ26	BLY-22-71		118	524
700×500	770×570	830×630				760	1400	18-Φ26	BLY-22-71		160	654
