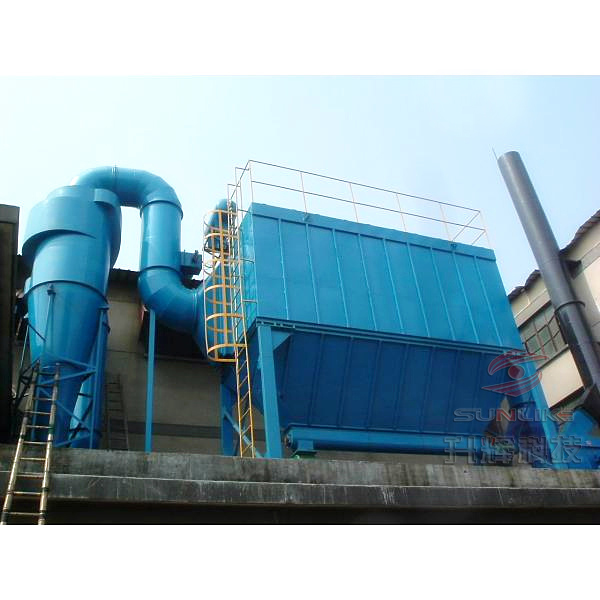

PPCS气箱脉冲袋收尘器
一、概述
气箱式脉冲袋收尘器是从美国富乐公司引进具有先进水平的高效率收尘器。它综合分室反吹和喷吹脉冲清灰各类袋收尘器的优点,克服了分室反吹清灰强度不够,喷吹脉冲清灰和过滤同时进行的缺点,因而扩大了袋收器的应用范围,由于这种类型的收尘器的结构有其特点,所以提高了收尘效率,延长了滤袋的使用寿命。
本系列产品可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统。如用于煤磨收尘,要增设防燃防爆措施,收尘器结构也要相应的改变。还适合于含尘尝试特高气体的收尘。如带0-Sepa选粉机的粉磨系统,气体含尘浓度高达1000g/m3(标)以上,采用本系列收尘器收尘,可不设置旋风收尘器作一级收尘,除用于水泥工业外,也适用于冶金、化工、机械和民用锅炉等废气的收尘。本系列收尘器滤袋材质,一般采用涤纶针刺毡,允许连续使用温度小于120度,若温度提高则应选择用其它滤料,或将废气进入收尘器之前采取降温措施。
本系列收尘器为户外式由不同室数和每室的不同袋数,组成多种不同规格。每室的袋数有32、64、96和128袋四种。全系列共有33种规格,滤袋直径均为133mm,滤袋长度有2450mm和3060mm两种。本系列收尘器能负压或正压操作,其本体结构无任何改变。其收尘效率可达99.9%以上,净化后气体的含水量尘浓度小于100mg/m(标),本系列收尘器的主要技术性能分别见附表,本系列收尘器如何用于寒冷地区,当室外采暖计算温度小于-25度时,需要增充加热装置,收尘器的壳体也要增设保温层。
二、构造和工作原理
本系列收尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分组成。当含尘气体从风口进入收尘器后,碰到进出风口中间的斜隔板,气流便转向流入灰斗,同时气流速度变慢,由于惯性作用,使用气体中粗颗粒粉尘直接落入灰斗,起到预收尘的作用,进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋,粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部的清洁室,汇集到出风管排出。PPCS32型收尘器的进风口设在灰斗上,气流进入灰斗后先碰上进风管端部的挡板,其作用与上述原理相同。壳体用隔板公成若干个独立的收尘室,按照给定的时间间隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀,清灰时提升阀关闭,切断通过该收尘室的过滤气流,随即脉冲阀开启,向滤袋内喷入高压空气,以清除滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期,由专用的清灰程序控制器自动连续进行。
三、气箱式脉冲收尘器特点
气箱脉冲清灰袋收尘器的特点是采用分室轮流进行清灰,即所谓离线清灰。当某一室进行喷吹清灰时,过滤气流被切断,避免了喷吹清灰产生粉尘二次飞扬。所以气箱式脉冲袋收尘器能捕集含尘浓度高达1000g/m3(标)的气体。
四、清灰电气控制装置
1、清灰控制方式
清灰控制方式一般采用定时法,也可采用定阻法。所谓定阻法就是控制滤袋内外侧的压差,当收尘器的差压值达到庙宇值时(一般为1470pa),即由差压变送器发出信号,通过电气控制装置,即按规定的程序进行逐室清灰。
2、电气装置功能
对多室收尘器集中控制时采用单片PLG和序控制器进行集中控制,控制有自动和手动两种方式,当单片机出故障或检修时,可随时切换为手动控制,为便于调试和设备检修并设有机旁控制。
3、清灰电气控制装置到收尘器进线端子的布线设计由选用者负责,接线端子参见清灰电气控制器说明书。
五、收尘器系统组成及供货
1、收尘器本体包括壳体、灰斗、滤袋装置、进出口管、排灰装置和脉冲喷吹系统(包括脉冲阀、管道、阀门、气源三连件和储气罐等。)
2、收尘器配备有清灰电气控制装置,一般按定时清灰控制。如用户要求按定阻控制,订货时应注明,其定阻控制的差压计、差压报警仪以及其他仪表等的费用要另行计算。
3、收尘器卸灰装置根据用户需要配制。
4、用户要更换滤布来适应其它的特殊要求。如用于高寒地区要增加采暖系统,可直接在定货时说明。
5、收尘器根据不同规格,可以是整机发运,或以解体形式发运,其基础设计由选用者负责。
6、本系列产品由制造商提供设备使用和安装说明书。
PPCS32、PPCS64型气箱式脉冲袋收尘器技术性能参数
型号 技术参数 |
PPCS32-3
|
PPCS32-4
|
PPCS32-5
|
PPCS32-6
|
PPCS64-4
|
PPCS64-5
|
PPCS64-6
|
PPCS64-7
|
PPCS64-8
|
|
处理风量(m3/h)
|
6900
|
8930
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
35700
|
|
过滤风速(m/min)
|
1.2-2.0
|
|||||||||
总过滤面积(m2)
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
496
|
|
净过滤面积(m2)
|
62
|
93
|
124
|
155
|
186
|
248
|
310
|
272
|
434
|
|
收尘器室数(个)
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
|
滤袋总数(个)
|
96
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
512
|
|
收尘器阻力(Pa)
|
1470-1700
|
|||||||||
进口气体含尘浓度(g/m3标)
|
<200 <1000
|
|||||||||
出口气体含尘浓度(g/m3标)
|
<0.1
|
|||||||||
收尘器气体承受负压(Pa)
|
5000
|
|||||||||
清灰压缩空气
|
压力(Pa)
|
(5-7)×105
|
||||||||
耗气量(m3/min)
|
0.27
|
0.37
|
0.46
|
0.55
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
|
脉冲阀(带电磁阀)
|
数量(个)
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
规格(英寸)
|
||||||||||
提升阀(带气缸)
|
数量(个)
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
规格(mm)
|
提升阀板直径460,气缸直径63
|
提升阀板直径595,气缸直径100
|
||||||||
刚性叶轮给料机
|
下料口300×300mm,高度450mm
|
转速30.31r/min,减速电机率1.1kw 产量24m/h
|
||||||||
螺旋输送机
|
规格
|
|
直径300,产量30m3/h(填充率=0.7)
|
|||||||
减速电机
|
|
型号xWD2.2-5-1/43,功率2.2kw
|
||||||||
空气输送斜槽
|
如进口气体含浓度大于700mg/m3标,排灰装置应选用较大规格的螺旋输送机或空气斜槽
|
|
||||||||
清灰程序控制器
|
输入和输出电压均为220v,控制器由制造厂配套供应,详细资料参看控制器的说明书
|
|||||||||
滤袋规格和材质
|
直径×长度130×2450mm,涤纶针刺毡重量450g/m2,借用温度120度
|
|||||||||
保温层面积(m2)
|
26.5
|
34
|
41
|
48.5
|
70
|
94
|
118
|
142
|
166
|
|
设备总量(约值、不包括保温层)(kg)
|
2400
|
3400
|
4400
|
5400
|
6900
|
8300
|
9700
|
11100
|
12500
|
PPCS96型气箱式脉冲袋收尘器技术性能参数
型号 技术参数 |
PPCS 96-4 |
PPCS 96-5 |
PPCS 96-6 |
PPCS 96-7 |
PPCS 96-8 |
PPCS 96-9 |
PPCS 96-2×5 |
PPCS 96-2×6 |
PPCS 96-2×7 |
PPCS 96-2×8 |
PPCS 96-2×9 |
PPCS 96-2×10 |
|
处理风量(m3/h)
|
26800 | 33400 | 40100 | 46800 | 53510 | 60100 | 67250 | 80700 | 94100 | 107600 | 121000 | 134500 | |
过滤风速(m/min)
|
1.2-2.0
(根据不同的扬尘点选取不同的净过滤风速参见表) |
||||||||||||
总过滤面积(m2)
|
372 | 465 | 557 | 650 | 774 | 836 | 934 | 1121 | 1308 | 1494 | 1681 | 1868 | |
净过滤面积(m2)
|
279 | 372 | 465 | 557 | 657 | 744 | 856 | 1028 | 1215 | 1401 | 1588 | 1775 | |
收尘器室数(个)
|
4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | |
滤袋总数(个)
|
384 | 480 | 576 | 672 | 768 | 864 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | |
收尘器阻力(Pa)
|
1470-1770 | ||||||||||||
进口气体含尘浓度(g/m3标)
|
<1300 | ||||||||||||
出口气体含尘浓度(g/m3标)
|
<1.0 | ||||||||||||
收尘器气体承受负压(Pa)
|
5000 | ||||||||||||
清灰压缩空气
|
压力(Pa)
|
(5-7)×105
|
|||||||||||
耗气量(m3/min)
|
1.2 | 1.5 | 1.5 | 2.1 | 2.4 | 2.7 | 2.7 | 3.4 | 4.2 | 4.8 | 5.4 | 6.0 | |
脉冲阀(带电磁阀)
|
数量(个)
|
4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 |
规格(英寸)
|
|||||||||||||
提升阀(带气缸)
|
数量(个)
|
4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 |
规格(mm)
|
提升阀阀板直径725,气缸直径100
|
||||||||||||
刚性叶轮给料机
|
下料口400×400mm,转速22.5r/min,产量30m3/h,减速电机1.5kw,产量40m3/h | 下料口350×350mm,转速24.63r/min,产量30m3/h,功率1.5kw,2台 | |||||||||||
螺旋输送机
|
规格
|
φ400mm,产量30m3/h | φ300,2台,每台产量21m3/h | ||||||||||
减速电机
|
型号XWD5.5-7-1/59,功率5.5kw | 型号XWD2.2-5-43,功率2.2kw | |||||||||||
空气输送斜槽
|
如进口气体含浓度大于700g/m3标,应选用输送斜槽或较大规格螺旋输送机的收尘器 | ||||||||||||
清灰程序控制器
|
输出和输入电压均为220v,控制器由制造厂配套供应,详细资料参看控制器的说明书 | ||||||||||||
滤袋规格和材质
|
直径×长度130×2450mm,涤纶针刺毡重量450g/m2,使用温度120度 | ||||||||||||
保温层面积(m2)
|
110 | 120 | 130 | 140 | 150 | 160 | 175 | 210 | 245 | 280 | 315 | 350 | |
设备总量(约值、不包括保温层)(kg)
|
8710 | 10100 | 12400 | 14100 | 15700 | 17700 | 21000 | 25200 | 29400 | 33600 | 37800 | 42000 |
PPCS128型气箱式脉冲袋收尘器技术性能参数
型号 技术参数 |
PPC S128-6 |
PPC S128-9 |
PPC S128-10 |
PPC S128-2×6 |
PPC S128-2×7 |
PPC S128-2×8 |
PPC S128-2×9 |
PPC S128-2×10 |
PPC S128-2×11 |
PPC S128-2×12 |
PPC S128-2×13 |
PPC S128-2×14 |
|
处理风量(m3/h)
|
67300 | 10090 | 112100 | 134600 | 157000 | 179400 | 201900 | 224300 | 247600 | 269100 | 291600 | 4361 | |
过滤风速(m/min)
|
1.2-2.0(根据不同的扬尘点选取不同的净过滤风速参见表1)
|
||||||||||||
总过滤面积(m2)
|
935 | 1402 | 1558 | 1869 | 2181 | 2492 | 2804 | 3115 | 3427 | 3738 | 4050 | 4362 | |
净过滤面积(m2)
|
779 | 1246 | 1402 | 1713 | 2025 | 2336 | 2648 | 2959 | 3582 | 3894 | 4205 | ||
收尘器室数(个)
|
6 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | |
滤袋总数(个)
|
768 | 1152 | 1280 | 1536 | 1792 | 1084 | 2304 | 2560 | 2816 | 3072 | 3328 | 3584 | |
收尘器阻力(Pa)
|
1470-1770 | ||||||||||||
进口气体含尘浓度(g/m2标)
|
<1300 | ||||||||||||
出口气体含尘浓度(g/m2标)
|
<1.0 | ||||||||||||
收尘器气体承受负压(Pa)
|
6860 | ||||||||||||
清灰压缩空气
|
压力(Pa)
|
(5-7)×105
|
|||||||||||
耗气量(m3/min)
|
3.6 | 5.4 | 6.0 | 7.0 | 8.3 | 9.5 | 10.7 | 12 | 13.1 | 14.3 | 15.5 | 16.7 | |
脉冲阀(带电磁阀)
|
数量(个)
|
12 | 18 | 20 | 24 | 28 | 32 | 30 | 40 | 44 | 48 | 52 | 56 |
规格(英寸)
|
|||||||||||||
提升阀(带气缸)
|
数量(个)
|
6 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 |
规格(mm)
|
提升阀阀板直径725,气缸直径100
|
||||||||||||
刚性叶轮给料机
|
下料口300×300mm,转速24r/min,功率1.1kw | 电动双板阀规格305×915,转速175/min,减速电机XWD-7-1/37,功率4kw | |||||||||||
螺旋输送机
|
规格
|
φ300mm,产量21m3/h | |||||||||||
减速电机
|
型号XWD2.2-5-1/43,功率2.2kw | ||||||||||||
空气输送斜槽
|
斜槽规格250mm,斜槽所需风量为20m3/min透气层,风压6860pa,风机选型和管道配置选用者负责。 如进口气体含浓度大于700g/m3标,应选用螺旋输送机的收尘器 |
||||||||||||
清灰程序控制器
|
输出和输入电压均为220v,控制器由制造厂配套供应,详细资料参看控制器的说明书 | ||||||||||||
滤袋规格和材质
|
直径×长度130×2450mm,涤纶针刺毡重量450g/m2,使用温度120度 | ||||||||||||
保温层面积(m2)
|
125 | 196 | 205 | 323 | 247 | 262 | 277 | 292 | 307 | 322 | 337 | 352 | |
设备总量(约值、不包括保温层)(kg)
|
20100 | 26400 | 28900 | 36600 | 43900 | 50000 | 55400 | 60000 | 65400 | 72000 | 78000 | 84000 |
