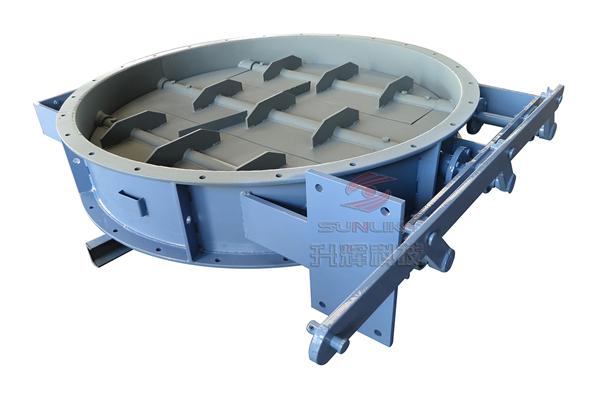

百叶阀(圆式)用途：
百叶阀(圆式)是与电动执行机构配套使用，百叶阀(圆式)具有启闭力矩小、动作灵敏、性能可靠、口径大、重量轻等优点。百叶阀(圆式)广泛应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调机、电收尘和各种大型管道中，百叶阀(圆式)能对粉尘、气体、进行处电动或手动调节和切断。
百叶阀(圆式)主要参数：
| 工作温度 |
-30～250℃ |
使用环境温度 |
电动执行机构：10～5℃ |
| 公称压力 |
0.05MPa |
何服放大器：0～45℃ |
| 输入信号 |
0～10mA或4～20mA |
环境相对湿度 |
电动执行机构：≤95% |
| 电源电压 |
220V 50HZ |
何服放大器：≤85% |
| 死区 |
≤0.8% |
材料 |
阀体阀板 |
Q235-A |
| 回差 |
≤2.5% |
轴 |
20r13 |
| 基本误差 |
±2.5% |
填料 |
聚四氟乙烯 |
百叶阀(圆式)外形及安装尺寸：
ZKYVb-0.05型百叶阀(圆式)
| DN |
D |
D1 |
L |
L1 |
L2 |
b |
n-d |
风机 |
重量(kg) |
| 280 |
324 |
306 |
160 |
570 |
300 |
8 |
8-Φ10 |
4-72 |
60 |
| 320 |
367 |
350 |
180 |
610 |
16-Φ7 |
70 |
| 360 |
416 |
394 |
650 |
82 |
| 450 |
512 |
490 |
780 |
365 |
16-Φ10 |
95 |
| 500 |
572 |
550 |
200 |
835 |
125 |
| 600 |
676 |
650 |
860 |
155 |
| 180 |
230 |
205 |
160 |
465 |
275 |
8-Φ7 |
9-19 9-26 |
210 |
| 200 |
250 |
225 |
485 |
35 |
| 224 |
284 |
254 |
510 |
45 |
| 250 |
310 |
280 |
535 |
8-Φ10 |
9-19 9-26 |
60 |
| 280 |
360 |
320 |
565 |
75 |
| 315 |
395 |
355 |
180 |
650 |
365 |
125 |
| 355 |
435 |
395 |
690 |
140 |
| 400 |
500 |
450 |
735 |
8-Φ12 |
170 |
| 450 |
550 |
500 |
780 |
210 |
| 500 |
620 |
560 |
200 |
900 |
425 |
12-Φ12 |
230 |
| 560 |
680 |
620 |
1000 |
10 |
260 |
| 630 |
750 |
690 |
1070 |
320 |
| 710 |
830 |
770 |
1150 |
16-Φ12 |
375 |
| 800 |
920 |
860 |
260 |
1240 |
9-26 |
475 |
| 900 |
1040 |
970 |
1340 |
16-Φ15 |
525 |
| 1000 |
1110 |
1065 |
1440 |
4-27 Y5-48 |
645 |
| 1110 |
1220 |
1170 |
1650 |
12 |
20-Φ15 |
670 |
| 1120 |
1250 |
1190 |
280 |
1660 |
480 |
770 |
| 1200 |
1330 |
1270 |
1740 |
24-Φ15 |
G/Y-73 |
870 |
| 1400 |
1520 |
1470 |
320 |
1940 |
640 |
970 |
| 1600 |
1700 |
1660 |
2140 |
28-Φ19 |
1170 |
| 1800 |
1900 |
1860 |
420 |
2340 |
14 |
1270 |
| 2000 |
2122 |
2060 |
2540 |
1350 |
| 2200 |
2300 |
2260 |
450 |
2740 |
36-Φ19 |
G/Y-73-14 |
1590 |
| 2500 |
2600 |
2560 |
3040 |
1990 |
| 2800 |
2900 |
2860 |
500 |
3340 |
2890 |
1.阀体 2.百叶板 3.阀轴 4.连杆 5.连杆轴 6.曲柄 7.伯纳德执行器 8.支架
ZKVb-0.05型电动百叶园式阀(配用伯纳德执行器)
|
