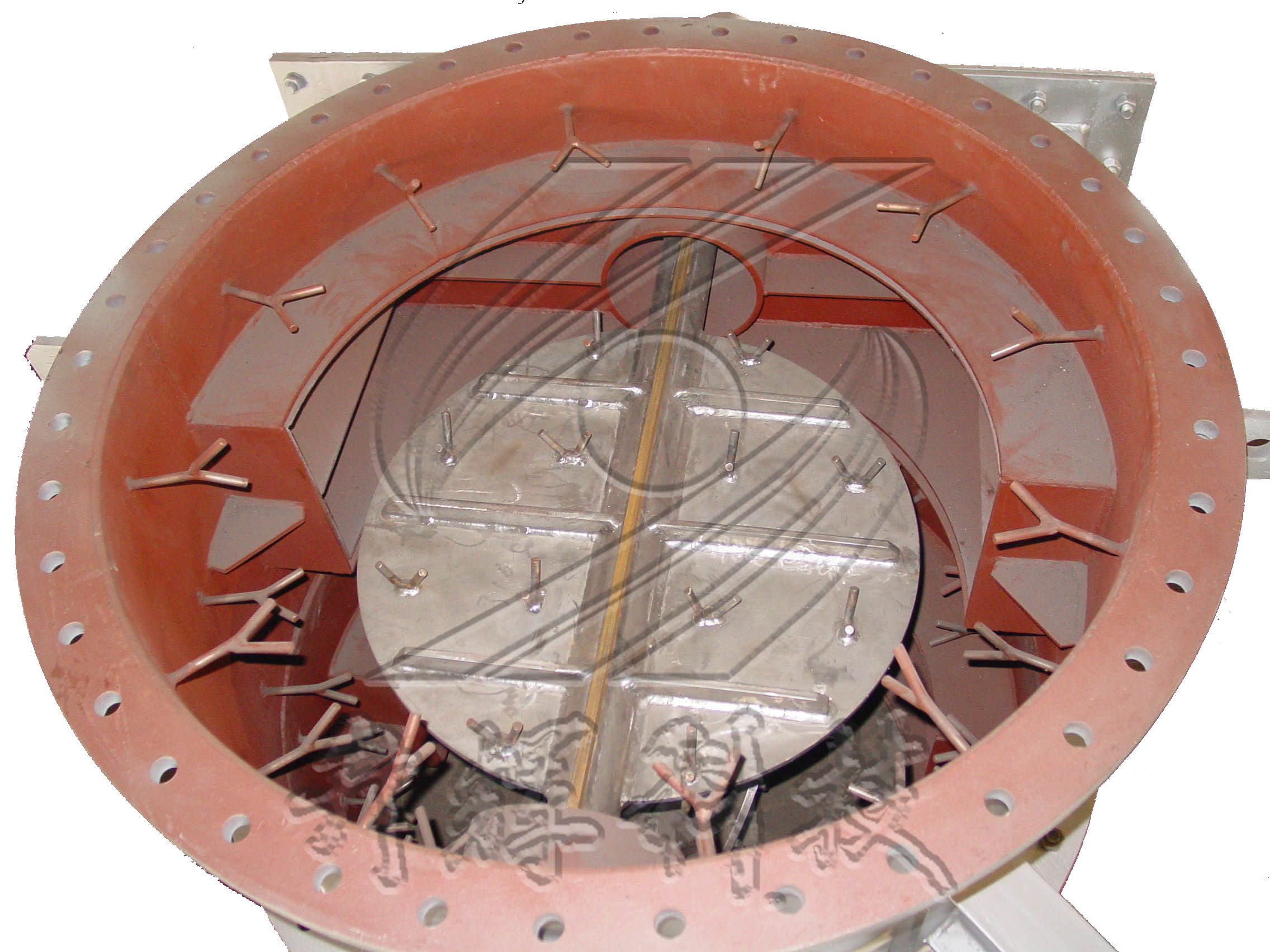

高温阀-电动调节高温蝶阀

销售热线：0513-88402888    13906276450 (黄总)

用途：
　　高温阀-电动调节高温蝶阀广泛用于建材、冶金、矿山、电力等工作生产过中用于自动控制或远程控制管路中的流量。
特点：
　　高温阀-结构简单，动作灵敏，流通量大，易于维护，工作性能可靠，内衬特制耐高温材料不，外端有滚动轴承及润滑系统。
工作原理：
　　高温阀-电动执行器能工巧匠通过曲柄、带动阀轴、蝶板旋转、达到调介质流量的目的。

高温阀-型号编制说明：

高温阀-主要性能参数：

公称压力		0.01MPa
壳体试验压力		0.015MPa
适用温度		450～650℃，650～1000℃
适用介质		含尘气体
泄漏率		＜1.5%
阀门启闭速度	DKJ	25秒/90°
	DMR	35.7秒/90°
输入信息（直流）		Ⅱ型0-10mAⅢ型4-20mA
输出通道		3个
输入电阻		Ⅱ型200ΩⅢ型250Ω
电源电压	DKJ	单相220V/50Hz
	DMR	三相380V/50Hz
介质流速		≤25m/s

高温阀-主要外形及连接尺寸：
(1)GDZL-0.0MnA外形见图1，连接尺寸见表1
(2)GDZL-0.1MnB外形见图2，连接尺寸见表2
(3)GDZL-0.1MnD外形见图3，连接尺寸见表3

1、阀轴　2、密封垫　3、衬里件　4、阀体　5、蝶板　6、支架　7、电动执行器　8、油杯

DN	D1	D	B	B1	L1	L2	L	H	B	N-d	执行器	转矩(Nm)	重量(Kg)
150	450	500	160	245	360	600	1381	350	10	8-φ14	DKJ2100	100	220
200	505	550			385	625	1431		12				310
250	560	605			410	650	1481			12-φ18			420
300	605	650	180	300	505	765	1781	390			DKJ3100	250	520
35	660	705			535	795	1841						650
400	705	755	200		560	820	1891			16-φ18			804
450	765	805			585	845	1941						1038
500	805	853	220	365	610	890	2086	486	14	20-φ18	DKJ4100	600	1287
600	955	1005			660	940	2186						1586
700	1045	1100	240		710	990	2286						1894
800	1145	1200		420	760	1060	2570	570		24-φ18	DKJ5100	1600	2281
900	1245	1300	260		810	1110	2670						2573
1000	1350	1405			860	1160	2770		16	28-φ24			2870
1100	1450	1510			910	1210	2870						2995
1200	1732	1792	280	450	960	1280	3070	594		32-φ24	DKJ6100A	2500	3147
1300	1830	1890			1010	1330	3170						3470
1400	1930	1990	300		1060	1380	3270			36-φ24			3673
1500	2030	2090			1110	1430	3370						3875
1600	2130	2195	320		1160	1480	3470		22	40-φ24			4072
1700	2230	2295			1210	1530	3570						4270
1800	2330	2395	340	480	1260	1600	3725	670		44-φ24	DKJ6100	4000	4481
1900	2430	2500			1310	1650	3825						4705
2000	2535	2600	360		1360	1700	3925			48-φ24			5050
2100	2630	2700			1410	1750	4025						5300
2200	2740	2810	380	580	1460	1820	4282	833	24	52-φ27	DKJ7100	6000	5605
2300	2840	2910			1510	1870	4382						5912
2400	2950	3020	400		1560	1920	4482						6204
2500	3060	3130			1610	1970	4582						6512
