概述：

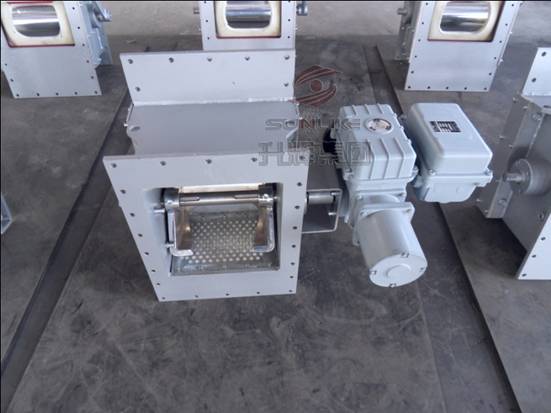

　　流量控制阀主阀与开关阀完全相同，只是流量控制阀驱动装置不同，流量控制阀的驱动装置是可调节的电动执持器。流量控制阀常与气动开关阀串联使用。
技术参数表：

		单位	B250	B300	B400
阀 体	流量*	m3/h	120	160	220
	流速*	m/s	3	3	3
	转角θ	度	71	71	71
	外径	mm	260	280	320
	长度	mm	330	405	410
	流通面积	m2	0.0148	0.025	0.0425
电 动 执 行 器	型号		DKJ-310或用户自定	DKJ-310或用户自定	DKJ-410或用户自定
	力矩	N.m	250	250	600
	输入、输出信号	mA	0-10或4-20	0-10或4-20	0-10或4-20
	电源	V	220	220	220
	转角	度	90	90	90
透 气 层	材料		PETS-6	PETS-6	PETS-6
	透气面积	m2	0.05	0.07	0.09
	耗电量	m3/min	0.5	0.5	0.5

注：1、流量控制阀安装斜度6度时的数据；2、流量控制阀外形安装尺寸见气动开关阀表二。

 流量控制阀装配形式：a.执行器在上　b.执行器在下　c.气缸在上　d.气缸在下

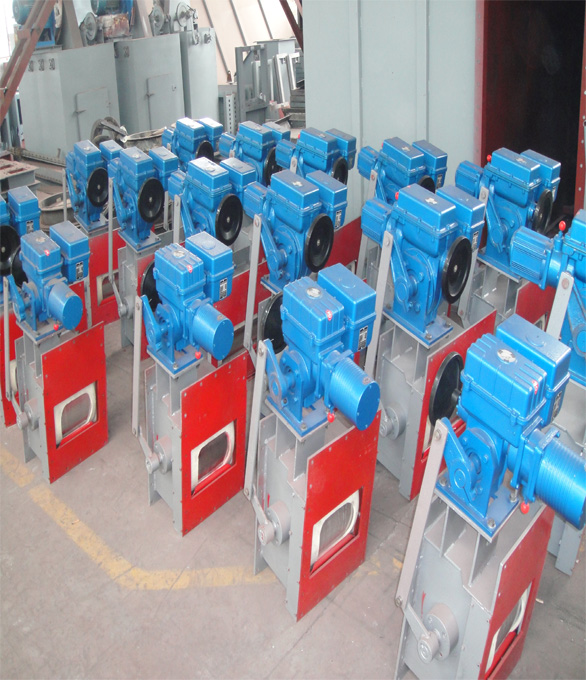

流量控制阀 典型应用示例：
